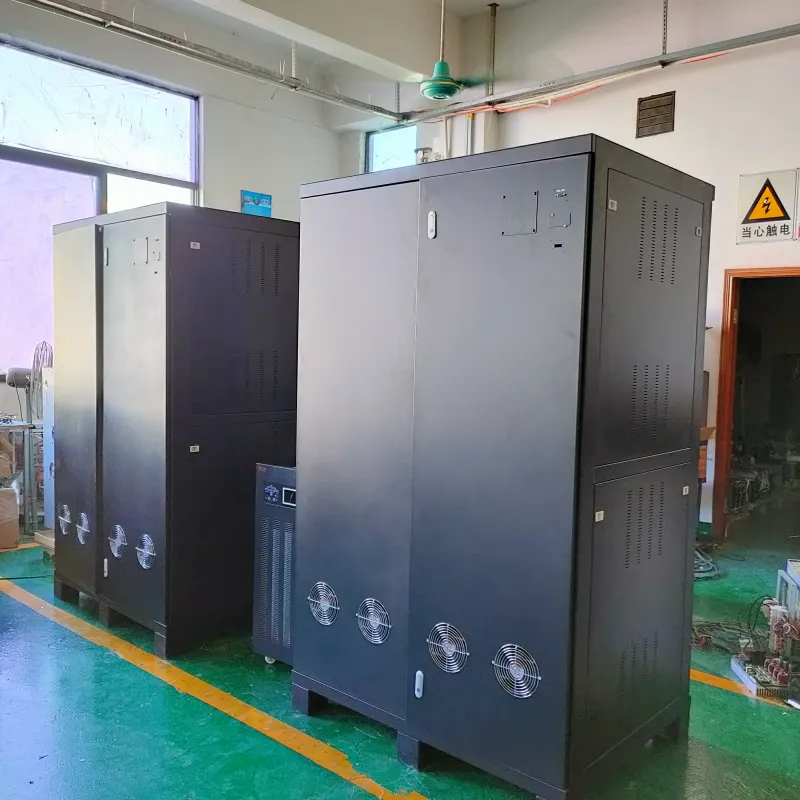

300KW Off Grid Solar Inverter para sa Industriya
Brand: Lersion
Pinagmulan ng produkto: Tsina
Oras ng paghatid: 3-15 araw
Kapote ng suplay: 100
1 Built in Germany Infineon IGBT module.
2 America bagong henerasyong DSP chip technology.
3 30 engineers R&D teams, self-design at innovation mother board circuit, system.
4 12 taong karanasan sa pabrika ng pabrika, feedback ng customer at patuloy na pagpapabuti.
5 disenyo habang tumatagal ng higit sa 10 taon.
6 OEM/ODM ay katanggap-tanggap.

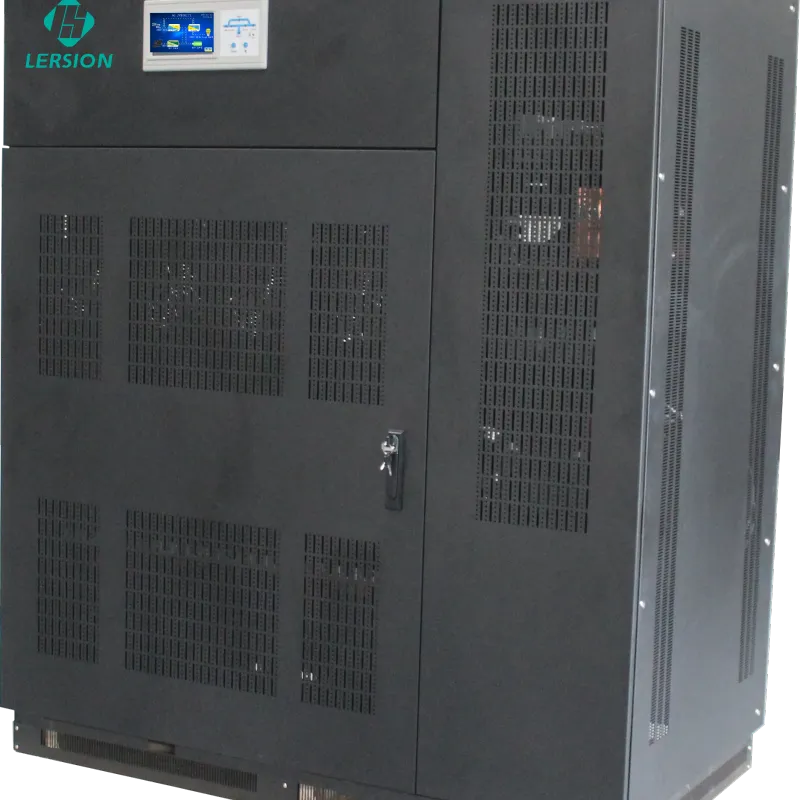

CPN Series Three Phase Off Grid Solar Inverter 300KW
1 Mga tampok ng produkto
DSP, MCU at DDC real-time na pagpoproseso ng lahat ng digital control technology
IGBT inverter technology at high frequency PWM technology
AC input over-voltage / undervoltage, output over-voltage / undervoltage, output overload, short circuit protection, over temperature protection, undervoltage warning, overcharge protection ng baterya
7-inch touch screen digital display
WiFi remote monitoring (opsyonal)
2 Application ng CPN 300KW Off Grid Solar Inverter
 |  |  |  |  |  |
| Residential | Hotel Villa | Barko/isla | Lupang sinasaka | Non grid area | Pabrika |
3Application Diagram ng CPN 300KW
4 Mga Teknikal na Parameter
| Mode | CPN10K | CPN15K | CPN20K | CPN30K | CPN40K | CPN50K | CPN60K | CPN80K | CPN100K | CPN120K | CPN160K | CPN200K |
| Kapasidad | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 50KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200 KVA |
| Boltahe ng baterya | 192V/220V/360V/384V | 220V/360V/384V | 360V/384V | |||||||||
| Laki :(L*W*Hmm) | 720*460*1180 | 730*570*1150 | 800*670*1550 | 1210*875*1680 | ||||||||
| laki ng pakete (L*W*Hmm) | 880*610*1350 | 850*700*1250 | 1070*820*1680 | 1370*1025*1850 | ||||||||
| NW(KG) | 195 | 240 | 270 | 330 | 380 | 430 | 550 | 630 | 680 | 750 | 950 | 1300 |
| GW(KG) | 210 | 255 | 12857.5 | 360 | 410 | 465 | 585 | 670 | 720 | 790 | 1000 | 1350 |
| Input | ||||||||||||
| Phase | Tatlong yugto+N+G | |||||||||||
| Saklaw ng input ng AC | 380VAC±20% | |||||||||||
| Dalas ng pag-input | 45Hz～55Hz, 55Hz～65Hz | |||||||||||
| Output | ||||||||||||
| Output boltahe | inverter mode:380Vac±3%;AC mode:380Vac±20%; | |||||||||||
| Saklaw ng dalas (AC mode) | 45Hz～55Hz | |||||||||||
| Saklaw ng dalas (mode ng inverter) | 50Hz/60Hz ±0.1Hz | |||||||||||
| Over load capacity | AC mode:(100%～110%:10min;110%～130%:1min;>130%:1s;) | |||||||||||
| inverter mode:(100%～110%:30s;110%～130%:10s;>130%:1s;) | ||||||||||||
| Peak kasalukuyang ratio | 3:1 max | |||||||||||
| Oras ng conversion | <10ms | |||||||||||
| Anyong alon | Puro sine wave | |||||||||||
| Harmonic distortion | Linear load<3%;Non-linear load<5% | |||||||||||
| Balansehin ang boltahe ng pagkarga | <±1% | |||||||||||
| Imbalance load boltahe | <±5% | |||||||||||
| Kahusayan | 92% | |||||||||||
| Uri ng paghihiwalay | paghihiwalay ng output | |||||||||||
| Baterya | ||||||||||||
| kapasidad ng baterya | Depende sa gamit | |||||||||||
| numero ng baterya | Depende sa gamit | |||||||||||
| kondisyon ng kapaligiran | ||||||||||||
| Nagpapatakbo temperatura | 0℃-40℃ （Bumababa ang buhay ng baterya sa mga temperatura sa paligid na higit sa 25 degrees Celsius） | |||||||||||
| Ang kahalumigmigan ng operasyon | <95%（walang condesing) | |||||||||||
| Altitude ng pagpapatakbo | <1000m(na may pagtaas ng 100m, mababawasan nito ang output ng 1%) max5000m | |||||||||||
| ingay | <58dB(distansya sa makina 1m) | |||||||||||
| Pamamahala | ||||||||||||
| Display | 7inch touch screen system | |||||||||||
| Computer komunikasyon interface | RS232,(485、Mga opsyon sa remote monitoring ng network) | |||||||||||
| *Ang data sa itaas ay para sa sanggunian. Kung mayroong anumang pagbabago, mangyaring sumangguni sa tunay na bagay. | ||||||||||||

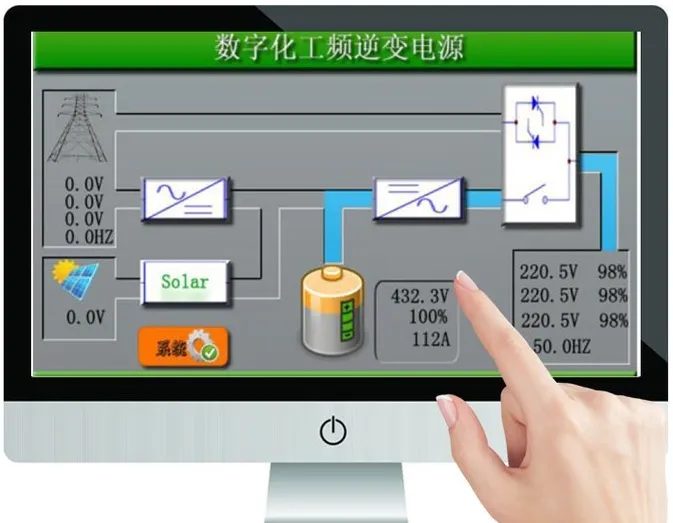

5 Panimula Ng Display Panel ng 300kw Inverter
①SEQ indicator;
②Recitifier indicator
③Indikator ng bypass;
④Inverter indicator;
⑤Output indicator;
⑥Indikator ng baterya
⑦Press: Pangunahing priyoridad ng kapangyarihan
⑧Pindutin ang: Silencer
⑨Fault indicator ;
⑩LCD touch screen;
Panimula ng Terminal
①AC input switch
②DC input switch
③Ac output switch
④Koneksyon sa ground wire(AC input)
⑤AC input connection
⑥DC input connection,+ para sa positibo at - para sa negatibo
⑦AC Output na koneksyon
⑧Koneksyon sa ground wire(AC output)
6 Working Mode ng 300KW Inverter
Ang CPN series triphase inverter ay may dalawang working mode:Priyoridad ng DC at Priyoridad ng AC
1. Priyoridad ng DC
Ang inverter ay nagko-convert ng DC input current mula sa alinman sa PV panels o battery bank sa AC current upang matustusan ang mga load. Kapag mababa ang boltahe ng baterya, awtomatikong lilipat ang inverter sa pangunahing input power (gr/generator) upang magbigay ng kuryente sa load. Awtomatikong babalik ang system sa AC pagkatapos ma-charge muli ang baterya.
(1) PV na may bangko ng baterya
(2) Baterya lamang
(3) Tanging AC power
2. Priyoridad ng AC
Habang ang AC input ay stable, ang inverter ay gumagana sa bypass upang magbigay ng kapangyarihan sa load at singilin ang baterya pack sa parehong oras. Kapag ang AC input ay masyadong mataas / masyadong mababa / malubhang pagbaluktot / abnormal frequency / fault, ang system ay awtomatikong lilipat sa inverter ng baterya upang magbigay ng kapangyarihan sa load. Kapag na-stabilize na ang AC input, babalik ang system sa bypass mode para awtomatikong magbigay ng kuryente sa load.
(1) PV, AC power at battery bank
(2) Solar power at battery bank
(3) AC power at battery bank
(4) Baterya lamang

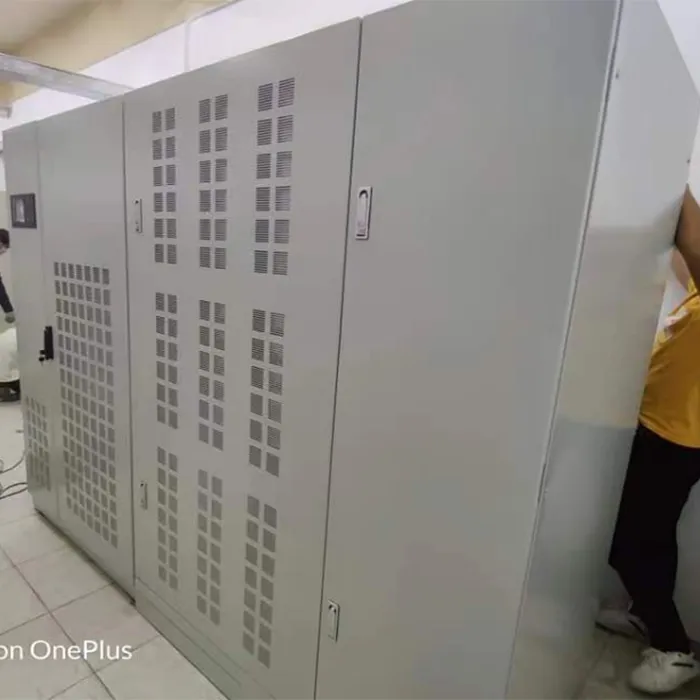

7 Pag-install ng Site Case ng 300KW Off Grid Inverter

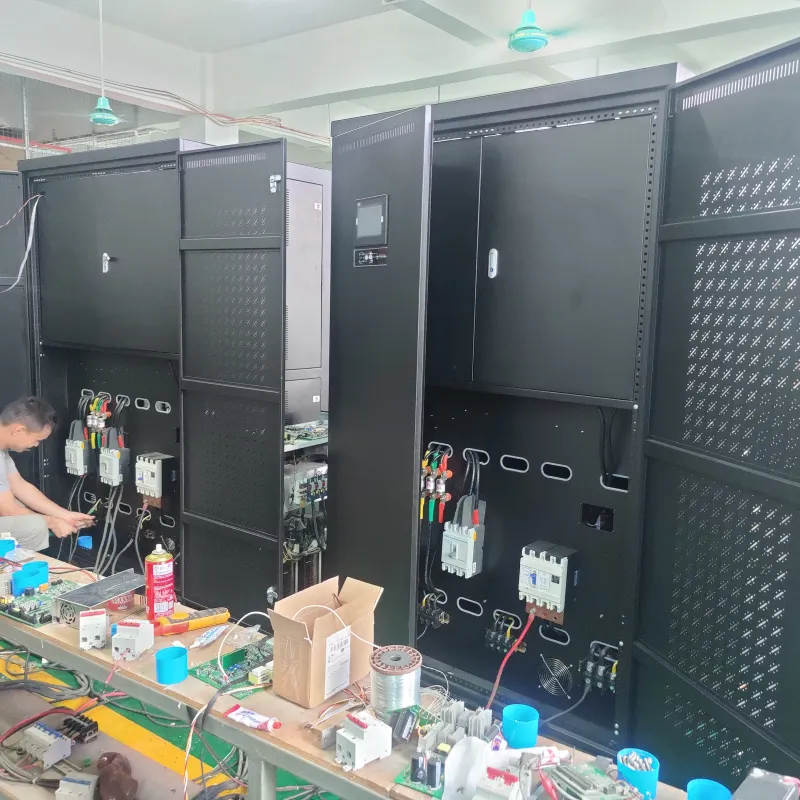

Ang aming pabrika ay gumawa ng higit sa 500000 sa mga kliyente sa buong mundo, malugod naming tinatanggap ang mas maraming mangangalakal/mamamakyaw/ahente na bumisita sa aming pabrika para sa detalyeng pagpapalitan ng negosyo
