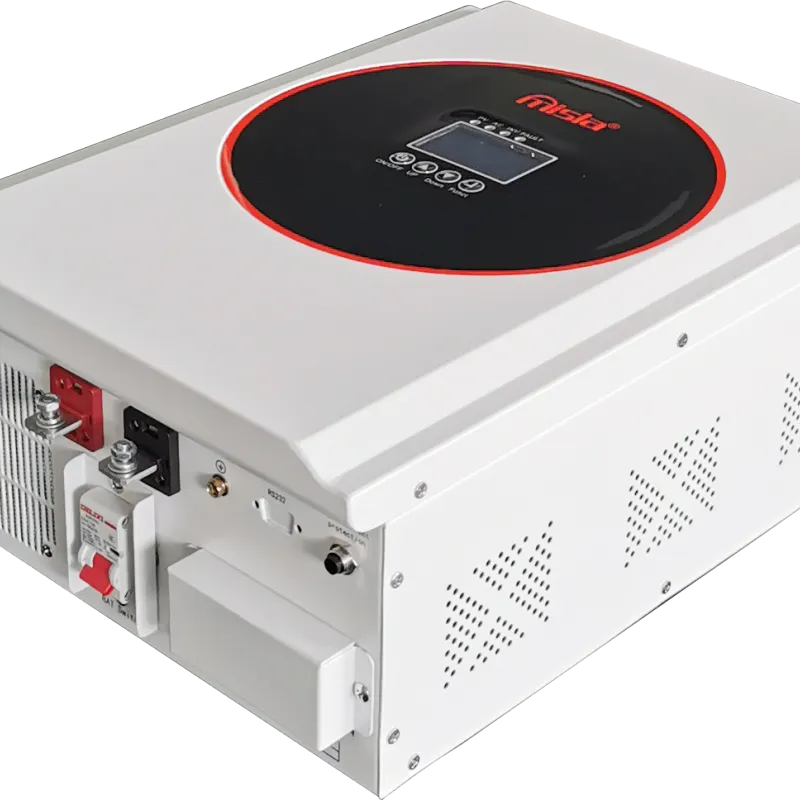

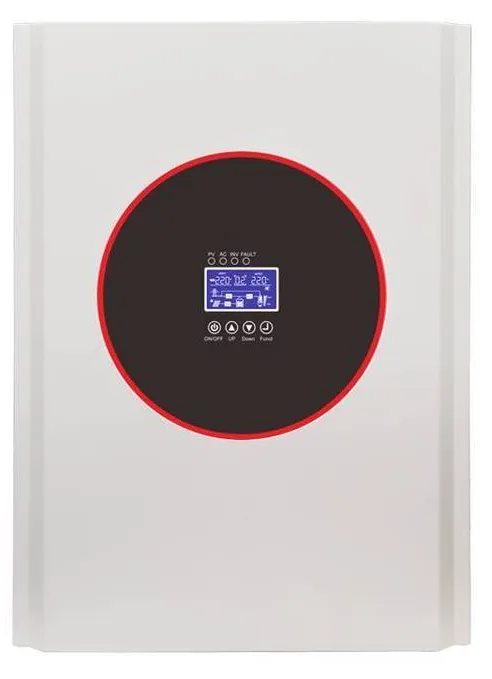

DN600 6KW Hybrid Off Grid Solar Inverter
Brand: Lersion
Pinagmulan ng produkto: Tsina
Oras ng paghatid: 7-30 araw
Kapote ng suplay: 200000
1 Disenyo ng scheme ng dalas ng kapangyarihan
2 Ang inverter ay gumagamit ng MCU microprocessor na ganap na digital na SPWM control technology, na may purong sine wave na output.
D series na single phase hybrid inverter/solar inverter
1 Mga Tampok ng Produkto:
Power frequency scheme na disenyo, purong sine wave output, na angkop para sa iba't ibang uri ng load;
Ring uri transpormer, mababang pagkawala habangwalang-load na kondisyon;
Malawak na saklaw ng boltahe ng input at mataas na katumpakan na output;
Maaaring itakda ang tatlong mode, uri ng baterya, boltahe ng pagsingil at kasalukuyang configurative.
Overvoltage ng baterya / mababang boltahe, labis na karga, maikling circuit, proteksyon sa paglipas ng temperatura, atbp;
Itinayo sa MPPT controller, mas mataas na kahusayan sa pagsingil;
Maaari itong magamit bilang hindi nag-aalaga na function at mas makatao (opsyonal);
Maaaring i-install ang lightning arrester (opsyonal);
Built in o panlabas na pagsubaybay sa WiFi (opsyonal);
Disenyo ng LCD screen, mas tumpak at intuitive na pagpapakita at simpleng operasyon;
2 Paglalapat
 |  |  |  |  |  |
Residential kuryente | Komunikasyon base station | Barko/Isla | Hayop pagsasaka | Walang kuryenteng lugar | Mga kagamitan sa larangan |
3 Mga Teknikal na Parameter
| Inverter mode | DN150 | DN200 | DN300 | DN400 | DN500 | DN600 |
| Inverter na may mode ng controller | DM150 | DM200 | DM300 | DM400 | DM500 | DM600 |
| Na-rate na kapangyarihan | 1500W | 2000W | 3000W | 4000W | 5000W | 6000W |
| Boltahe ng baterya | 24V/48V | 48V | ||||
| Laki :(L*W*Hmm) | 430*320*175 | 560*400*200 / 560*450*230(100A) | ||||
| laki ng pakete (L*W*Hmm) | 500*390*245 | 630*470*270 / 630*520*300(100A) | ||||
| NW(KG) | 15 | 20 | 22 | 27 | 29 | 31 |
| GW(KG) | 17 | 23 | 25 | 30 | 32 | 34 |
| Input | ||||||
| Phase | L+N+G | |||||
| Saklaw ng input ng AC | 110V:85-138VAC;220V:170-275VAC | |||||
| Dalas ng pag-input | 45Hz～55Hz | |||||
| Output | ||||||
| Output boltahe | inverter mode:110VAC/220V±5%;AC mode:110VAC/220VAC±10%; | |||||
| Saklaw ng dalas (AC mode) | Awtomatikong pagsubaybay | |||||
| Saklaw ng dalas (mode ng inverter) | 50Hz/60Hz±1% | |||||
| Over load capacity | AC mode:(100%～110%:10min;110%～130%:1min;>130%:1s;) | |||||
| inverter mode:(100%～110%:30s;110%～130%:10s;>130%:1s;) | ||||||
| Peak kasalukuyang ratio | 3:1 max | |||||
| Oras ng conversion | <10ms(Mga karaniwang pag-load) | |||||
| Anyong alon | Puro sine wave | |||||
| Kahusayan | >93%(80% resistive load) | |||||
| Proteksyon mga function | Proteksyon sa overvoltage ng baterya, proteksyon sa undervoltage ng baterya, proteksyon sa sobrang karga, proteksyon ng maikling circuit, proteksyon sa sobrang temperatura, atbp. | |||||
| built in na solar charge controller(adjust) | ||||||
| Kasalukuyang max charge | 40A | 50A | 60A | 100A | 120A | |
| Boltahe ng baterya | 24V/48V | 24V/48V | 24V/48V | 24V/48V | 24V/48V | |
| PV input boltahe saklaw | 24V:38V-150V；48V:65V-150V；96V:145V-200V | |||||
| Max PV input | 24V:960W 48V:1920W | 24V:1200W 48V:2400W | 24V:1440W 48V:2880W | 24V:2400W 48V: 4800W | 24V:2880W 48V:5760W | |
| Paraan ng paglamig | Paglamig ng mga fan | |||||
| kondisyon ng kapaligiran | ||||||
| Nagpapatakbo temperatura | 0 ℃-40 ℃ （Bumababa ang buhay ng baterya sa mga temperatura sa paligid na higit sa 25 degrees Celsius） | |||||
| Ang kahalumigmigan ng operasyon | <95%（walang condesing) | |||||
| Altitude ng pagpapatakbo | <1000m(na may pagtaas ng 100m, mababawasan nito ang output ng 1%) max5000m | |||||
| ingay | <58dB(distansya sa makina 1m) | |||||
| Pamamahala | ||||||
| Pagpapakita | LCD+LED | |||||
| Computer komunikasyon interface | RS232(adjust) | |||||
| *Ang data sa itaas ay para sa sanggunian. Kung mayroong anumang pagbabago, mangyaring sumangguni sa tunay na bagay. | ||||||
4 Working mode
D series single phase inverter transpormer based unit ay may tatlong working mode:
DC priority, AC priority, ECO mode
4.1 DC Priority (Dapat na konektado sa mga baterya)
D series na single phase inverterAng transformer based unit ay may dalawang working mode: Ang inverter ay nagko-convert ng DC input current mula sa alinman sa PV panels o battery bank sa AC current para matustusan ang load. Kapag mababa ang boltahe ng baterya, awtomatikong lilipat ang inverter sa pangunahing input power (grid/generator) para ibigay sa load. Awtomatikong babalik ang system sa DC pagkatapos ma-charge muli ang mga baterya.
4.1.1 PV na may bangko ng baterya (kapag sapat na ang PV)
4.1.2 Baterya lamang (kapag hindi available ang PV, ngunit sapat ang lakas ng baterya)
4.1.3 AC lang (kapag hindi available ang PV, at hindi sapat ang lakas ng baterya)
4.2 AC Priority (dapat konektado sa mga baterya)
Habang stable ang AC input, gumagana ang inverter sa bypass mode para magbigay ng power sa load at sabay na i-charge ang battery pack. Kapag ang AC input ay masyadong mataas / masyadong mababa / malubhang pagbaluktot / abnormal frequency / fault, ang system ay awtomatikong lilipat sa inverter ng baterya upang magbigay ng kapangyarihan sa load. Kapag na-stabilize na ang AC input, babalik ang system sa bypass mode para awtomatikong magbigay ng kuryente sa load
4.2.1 PV ay sapat, AC power ay magagamit
4.2.2 PV ay sapat, ngunit AC power ay hindi magagamit
4.2.3 AC power ay magagamit ngunit PV ay hindi magagamit
4.2.4 Parehong hindi available ang AC power at PV
Sa energy-saving (ECO) mode, pagkatapos magsimula ang kagamitan, awtomatikong nade-detect ang loadKapag mas malaki ang load sa 5% ng rated power, ang inverter ay tumama sa AC output para magbigay ng power sa load: Kapag walang load. nakita, ang inverter ay awtomatikong babalik sa mode ng paghahanap upang mabawasan ang pagkonsumo ng enerhiya ng bangko ng baterya. Sa mode na ito, nakita ng inverter ang loade bawat 10 segundo upang makamit ang layunin ng pagtitipid ng enerhiya.

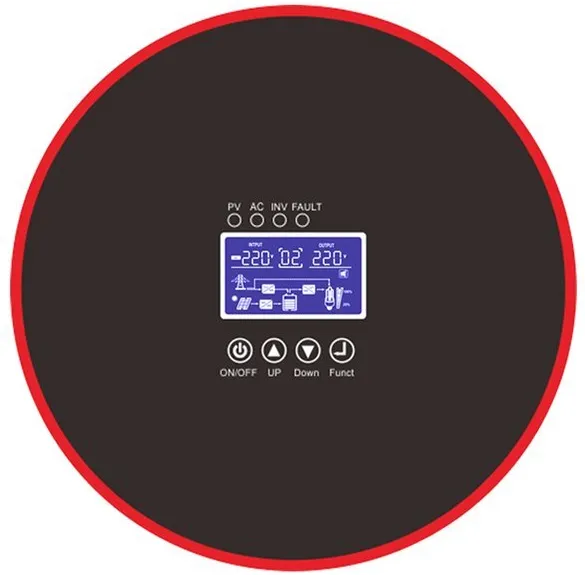

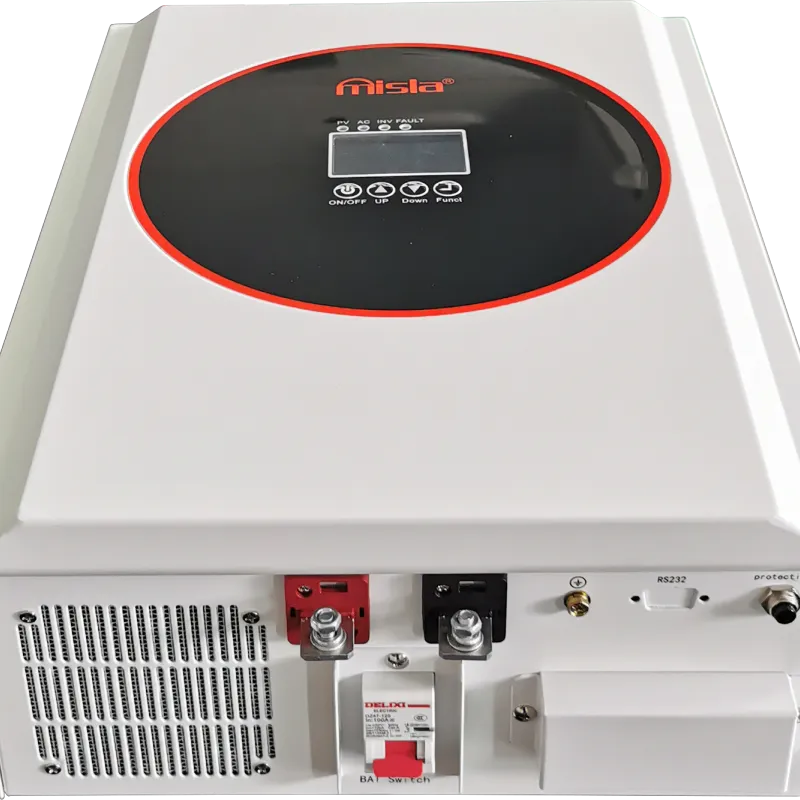

5 Panimula ng Display Panel
① PV input +
② PV input-
③ PV switch
④ Tagasira ng baterya
⑤ Rs23 interface (opsyonal)
⑥ Baterya +
⑦ Baterya -
⑧ Matalinong fan
⑨ INV output protection fuse
⑩ Fuse ng proteksyon sa input ng charger
⑪ AC input G/N/L
⑫ AC output G/N/L
⑬ AC output socket
6 Kaso ng Site ng Pag-install
Ang aming pabrika ay gumawa ng higit sa 500000 sa mga kliyente sa buong mundo, malugod naming tinatanggap ang mas maraming mangangalakal/mamamakyaw/ahente na bumisita sa aming pabrika para sa detalyeng pagpapalitan ng negosyo.
